Produkt-Beschreibung

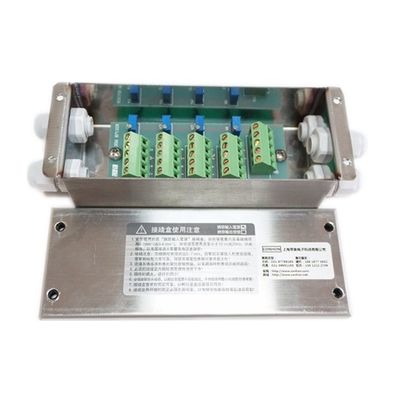

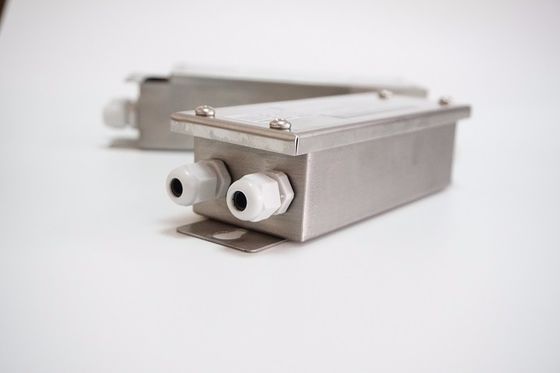

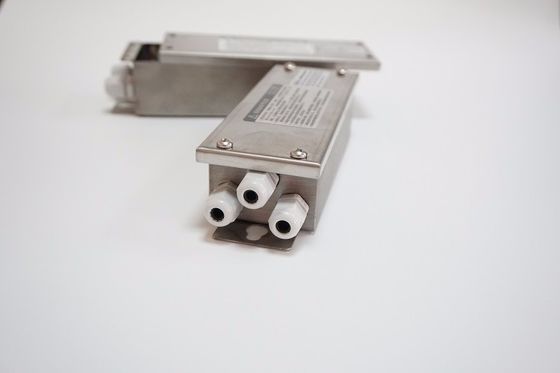

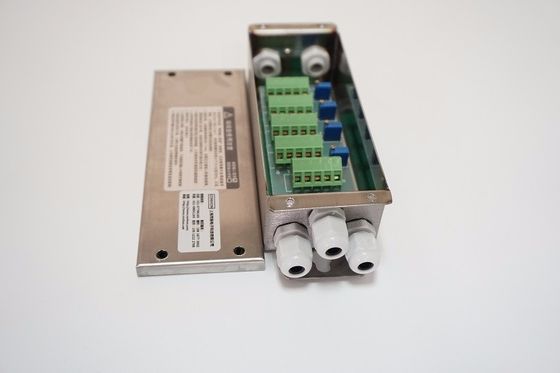

Des Edelstahlplastikmessdose-Anschlusskastens fünf CONHON CHJXH-5XX Löcher vier Drähte
4es-adrig System des Fünf-Lochs
Wasserdichte Siegeloberteilplastikstruktur
Mit 5 wasserdichten Plastikgelenken PG7
Optionales Plastik- oder Metallverbindungsstück mit höherem Schutzniveau
Industriedesign eine perfekte Kombination der Tradition und der Modernität
Ausgezeichnete Produktkunstfertigkeit, neue Technologie, perfekter Entwurf wie Ränder
PWB-Version wird mit schützenden Komponenten geschweißt, um Anstieg und Induktionsblitz zu verhindern
Kann den Schaden von Sensoren und von Instrumenten durch verursachte Blitz- und Anstiegssignale effektiv verhindern
Edelstahlwohnung, gemeinsames, dauerhaftes, gutes Siegelc$versiegeln
Maße: 180mm × 60mm × 48mm
Installationsgröße: 2-1mm
Entlüftungsloch-Mittelgröße: 150 | 155mm
Für kleine Plattformskalen, elektronische Plattformskalen, aufstapelnde Trichter, Gabelstaplerskalen, etc.
Benutzen Sie Methoden- und Aufmerksamkeitspunkte des elektronischen SkalaAnschlusskastens:
1.Connection der Messdose und des Anschlusskastens
Führen Sie das Kabel der Messdose durch die wiegende Plattform in den Anschlusskasten durch das Siegelverbindungsstück und betreten Sie jeden Kerndraht in den Anschlusskasten. Installieren Sie verschiedene Farbaufkleber des Vierkernes, oder Sechskernkabel oder das positive und negative Erregungsstromversorgungspositiv und die negativen Signale nach Maß zu messen schließen an den entsprechenden Anschluss im Anschlusskasten und das restliche Kabel des Sensors zu binden an einen Plastikkabelbinder an
2.Connection zwischen Anschlusskasten und wiegen Indikator
Ein Ende des speziellen abgeschirmten Kabels meldet den Kerndraht in den Anschlusskasten durch das Siegelverbindungsstück an und wird an die entsprechende Klemme im Anschlusskasten angeschlossen. Das andere Ende wird zum speziellen Stecker entsprechend dem wiegenden Indikator durch ein Metallrohr geschweißt, um den wiegenden Indikator auf dem Sockel einzufügen
Es gibt drei zu merken Punkte:
A. Nachdem die Input- und Ertragdrähte im Anschlusskasten angeschlossen sind, sollten sie festgezogen werden, fest versiegelt worden, und die Gelenke sollten auf ein Trockenmittel gesetzt werden, um Feuchtigkeit zu verhindern.
b. Für verschiedene Messdosen müssen Input, Feedback und Ertrag entsprechend verschiedenen Farbskalen unterschieden werden.
c. Für verschiedene wiegende Anzeigeninstrumente ist der wiegende Anzeigensockel, der benutzt wird, in Form von dem Stecker unterschiedlich, und die Verbindungsmethode ist unterschiedlich. Machen Sie keinen Fehler
3. Systemboden
Die Erdung des elektronischen wiegenden Systems ist sehr wichtig. Sie schützt die persönliche Sicherheit und stellt die Stabilität und die Zuverlässigkeit des Systems sicher. Die Erdungsmaßnahmen des Systems dürfen nicht leicht ergriffen werden. Das allgemeine elektronische wiegende System hat zwei Erdungspunkte. Schließen Sie den wiegenden Körper an den Erdungsposten mit einen oder mehreren Erdungskabeln an
